金属をやめる選択——M3 の木製形材

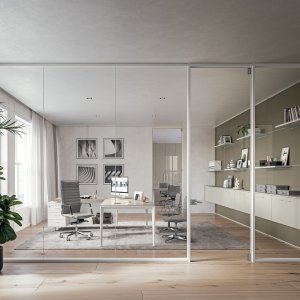

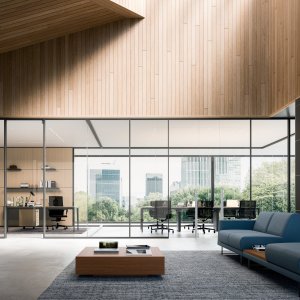

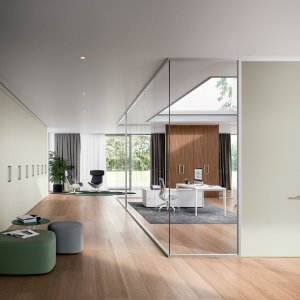

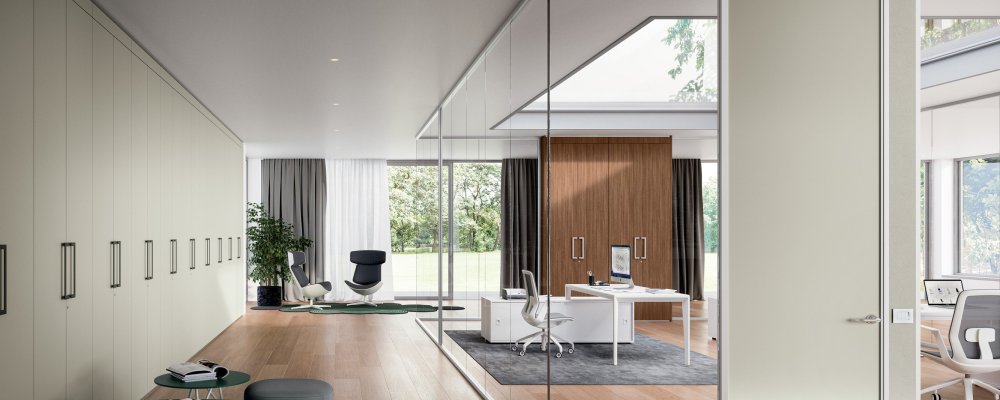

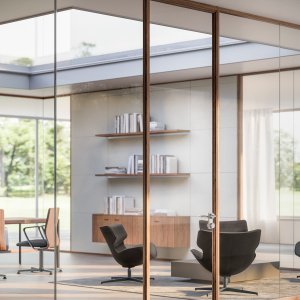

システム：M1-M2-M3 モノリシック・ガラスパーティション。天井高までの内部間仕切り、全面ガラスまたは一部パネル
メーカー：Quadrifoglio Group（イタリア・トレヴィーゾ県マンスエ）
デザイン：Quadrifoglio Group

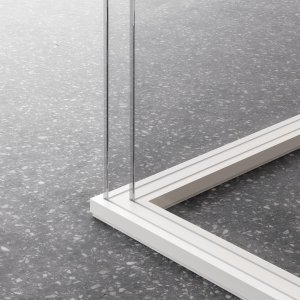

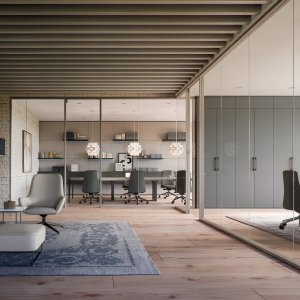

形材断面による三系統：M1 形材 100 × 40 mm 単板 · M2 形材 100 × 40 mm 複層 · M3 形材 55 × 40 mm 単板
高さ：2100 mm から 3340 mm

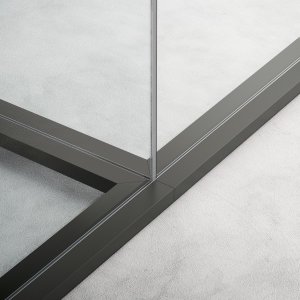

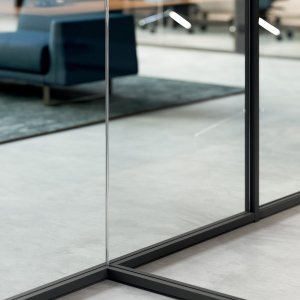

形材：肉厚 1.5 mm のアルミ押出材、アルマイト仕上げ、受注で塗装可。すき間への粉じん堆積を防ぐ気密ガスケット。下部にガラス高さを ±15 mm 調整する装置。横形材にはガラス押さえがあり、不意の脱落を防ぐ

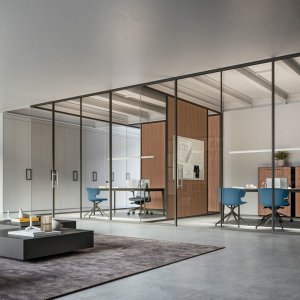

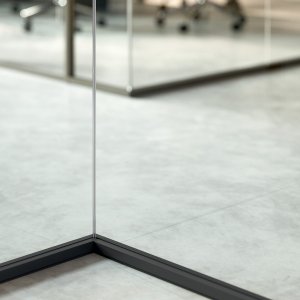

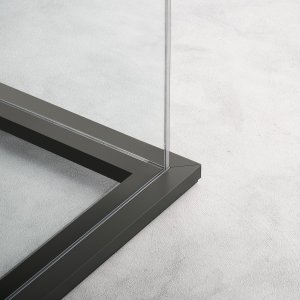

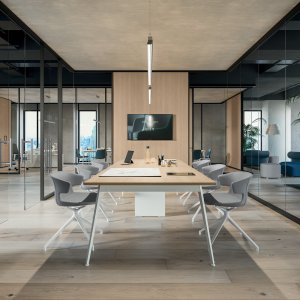

モジュール：ガラスまたはパネルの起点・終点、中間、90° 固定コーナー、2 方向・3 方向・4 方向の接合（4 方向は円形形材）、木とガラスの連続モジュール、コンセント付きテクニカルモジュール
1 メートルあたり最大重量（高さ 3340 mm、ガラス 12.6 mm）：M1 110 kg、M2 216 kg、M3 108 kg

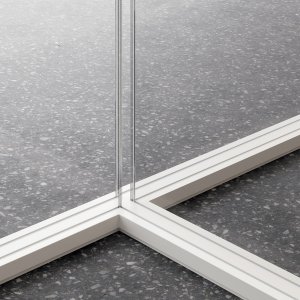

ガラス：強化 10・12 mm、透明またはフロスト；合わせ 10.38・12.38 mm（PVB 0.38）；遮音合わせ 10.76・12.76 mm（PVB 0.76）、フロストも可。透明ガスケットでガラス同士を連続して接合

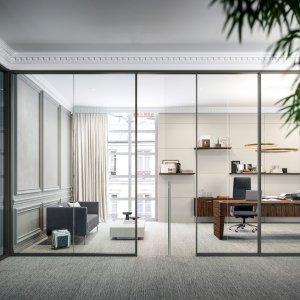

パネル：標準はメラミン、塗装または木突板も可。M1 と M2 では同一モジュールの表裏で仕上げを変えられる。M3 は表裏同一仕上げ

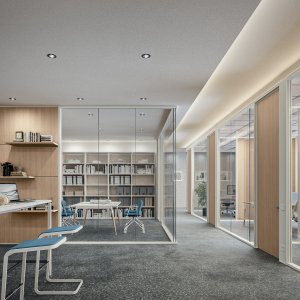

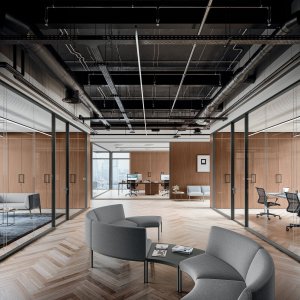

ドア：厚さ 40 mm のパネル開き戸（周囲に 2 mm の耐衝撃樹脂縁）；10 mm 強化ガラスの開き戸；框付きガラス戸（6 mm ガラスを 40 × 15 mm フレームに）；10 mm 強化ガラスの引戸、片引き 100-200 cm・両引き 200-400 cm、開閉ともにダンパー付き（M3 形材との併用は不可）。各扉 3 か所のピボット丁番、開き角度は 180° まで
公表された有効寸法：開き戸 90° 時の有効開口 875 mm、片引戸 837 mm。ハンドル高さは床から約 900 mm（±50）
付属：自動降下式の遮音下枠（磨き縁のガラス戸およびカーペット床には不可）、パネル戸の換気ガラリ、10-24 V の電気錠（固定ノブと自由レバーの組み合わせで停電時も退出可能）
自立仕様：上枠 100 × 30 mm を用いて天井から独立して設置可能。コーナーと接合部は構造用アルミ形材とすること。発注前に技術部門が計画を確認

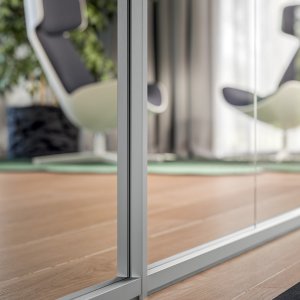

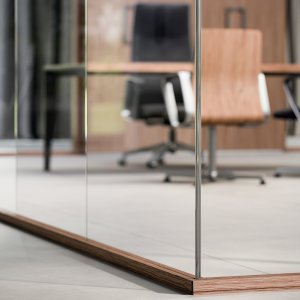

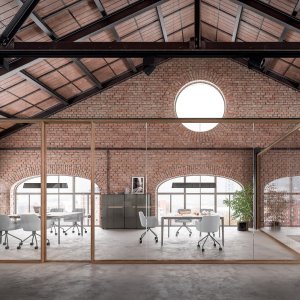

仕上げ：アルマイト艶消しサテン、RAL 任意色、ゴールド、ブロンズ、コルテン、シャドウグレー。形材は 0.6 mm のプリコンポジットをポリウレタン系接着剤で被覆し、研磨のうえ水性アクリル塗装も可能。木材はグレーエルムとアメリカンウォルナット
公表試験：軟体衝撃 50・3・1・0.5 kg（UNI 10880:2000 5.1-5.4 項）；遮音性能は UNI EN ISO 10140-2:2010 および UNI EN ISO 717-1:2013 により M1 が Rw 33-38 dB、M2 が 36-42 dB、M3 が 33-38 dB；受注により基材をユーロクラス B-s1,d0（EN 13501-1）とすることが可能
環境とマネジメント：パネルは 100% リサイクル木材、CATAS Quality Award CARB、樹脂は SVHC 非含有；UNI EN ISO 9001:2015、14001:2015、45001:2018；FSC および Pannello Ecologico
